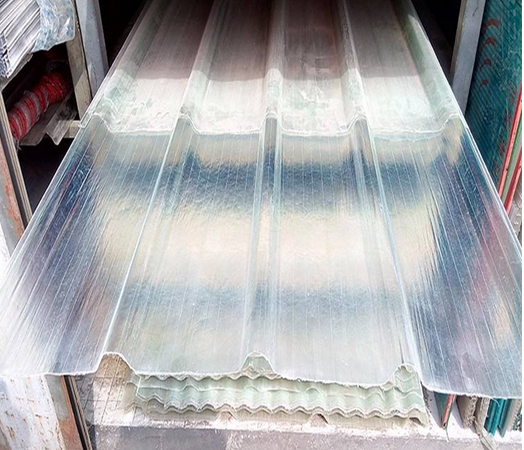

|
FRP采光瓦的關(guān)鍵技術(shù)參數(shù)與控制要點(diǎn)重慶FRP采光瓦的關(guān)鍵技術(shù)參數(shù)與控制要點(diǎn) 1. 樹脂含量控制 樹脂含量直接影響透光率和力學(xué)性能： 樹脂含量過高：透光率提升，但強(qiáng)度下降，易變形； 樹脂含量過低：強(qiáng)度高，但透光率降低，且纖維易外露導(dǎo)致耐候性下降。 控制方法：通過調(diào)整擠膠輥壓力或浸膠時(shí)間，使樹脂含量穩(wěn)定在 65%±5%。
2. 固化度控制 固化不完全會(huì)導(dǎo)致制品發(fā)軟、耐候性差，甚至后期開裂； 檢測(cè)方法：抽樣進(jìn)行熱失重分析（TGA），固化度≥95% 為合格，或用巴柯爾硬度計(jì)檢測(cè)（硬度≥35）。 3. 厚度與波形控制 采光瓦厚度常見 0.8-3mm，波形尺寸（如波高、波距）根據(jù)建筑設(shè)計(jì)要求定制，模具精度需控制在 ±0.1mm 以內(nèi)。 4. 耐候性優(yōu)化 表面處理： 覆蓋耐候薄膜（如氟碳涂層 PET 膜），或在樹脂中添加高濃度抗老化劑； 采用 “三明治” 結(jié)構(gòu)：上下層為高耐候樹脂 + 玻璃纖維表面氈，中間層為普通樹脂 + 短切氈，降低成本同時(shí)保證表面性能。 |
渝公網(wǎng)安備 50022702000879號(hào)
